板材拉丝机主要用途，直纹拉丝、碎纹拉丝原理

板材拉丝机，主要用于金属板料、成品板型产品的过砂拉丝处理。此款设备拥有较高的自动化程度，采用输送

带方式输送平面产品，只需人工上下产品即可。采用了意大利引进的自动拉丝技术，拥有多功能拉丝效果，在金属

表面自动拉丝中运用较为广泛。在表面拉丝中这款设备既可以满足碎纹（雪花纹）拉丝，也可以进行直纹拉丝，是

一款较为实用、操作简便的设备。

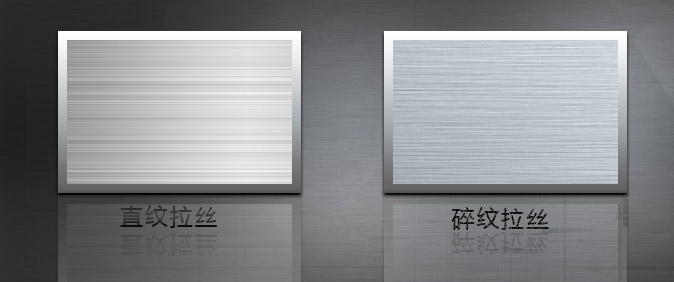

这里我们以金铸机械板材拉丝机为例，介绍碎纹、直纹拉丝两种不同加工方式的工作原理和机械结构的差异。

碎纹拉丝：要求产品表面出现线条方向一致、纹路清晰、线条短促的纹理，竖看如雪花一般，因此又被称为雪

花纹。在自动板材拉丝机机中，采用上下两个传动轴带动砂带转动，只有下传动轴表面的砂带可与产品接触从而达

到拉丝效果。由于拉丝接触面只有下传动轴的圆弧底部，我们把这种接触叫线接触。加工中产品与砂带的接触是一

条线，从而达到的效果是碎纹。


图一碎纹拉丝结构示意图

直纹拉丝：要求产品表面纹理方向一致、纹理较长贯通整个产品。此时，自动板材拉丝机的传动轴增加到三个，

上方一个、下方两个成三角方式带动砂带运转。此时由于下方两个传动轴平行于工作台，使得加工时砂带有一个面

与产品接触，我们称之为面接触。这种通过面接触拉丝出来的纹理就是直纹。
