•  设备技术参数


 1     外型尺寸：   3400*1700*1900mm（长*宽*高）

 2     总 功 率：   23.2kw

 3     主 电 机：   11kw*2台

 4     使用电源：   380V，50HZ

 5     机头升降：   120mm

 6     工件规格：   直径10—35mm 长度小于1000mm

 7     主轴转速：   1800r/min

 8     操作方法：   编程控制

 9     喷蜡装置：   自动喷蜡

 10    气源气压：   0.5Mpa

 11    耗材规格：   250*600mm*2个

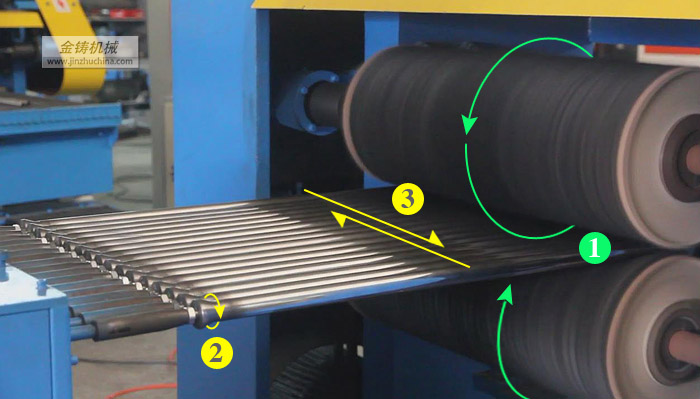

① 抛光轮旋转：设备启动后抛光轮分别向内方向旋转，旋转速度可用变频器调节

② 治具与产品：治具带动圆管产品旋转，工作台前后推进对圆管进行抛光。

③ 工作台摇摆：工作台在设备运行过程中自行左右摇摆，确保产品抛光更加均匀。





1、整机PLC，人机界面控制、生产效率高，工件加工后表面效果好。引进德国技术设计， 是国内顶尖的直抛机。

2、设备抛光轮可自行补偿，皮带张紧，采用专利技术偏心调节，无需移动核心马达。

3、设备核心抛光机头采用气缸给位，滑块升降，核心主轴内镶专利设计尼龙套，具有双重防震效果好。

4、抛光轮采用直向抛光，可最大化去除初砂底纹产品受力平衡，不易变 形。

6、设备工作台带有快速装夹附件，可实现6秒内快速装夹所有产品。

7、该机可根据客户需要增加自动喷蜡装置，节省工序，降低加工生产成本。

8、整机设备特别预留除尘口对接设计，可与企业绿色环保的抽风除尘系统无缝对接。

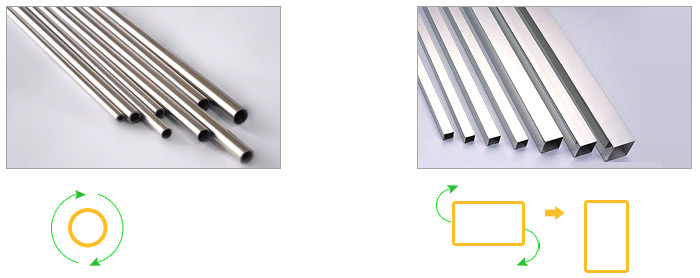

圆管（直径10—35mm 长度小于1000mm）治具带动圆管360度旋转进行抛光处理

方管（直径10—35mm 长度小于1000mm）1、上下抛光轮对上下面前进行抛光处理。2、治具90度旋转在对其左右

  面进行抛光处理

•
